انواع کانکتور مخابراتی، راهنمای دقیق برای متخصصان صنایع

در صنعت مخابرات و سیستم ‌های ارتباطی، کانکتور مخابراتی از مؤلفه ‌های حیاتی در انتقال دقیق سیگنال ‌ها محسوب می‌ شود. کاربرد گسترده این اتصال ‌دهنده‌ ها در سیستم ‌های مختلف از جمله مراکز داده، شبکه ‌های تلفن، سیستم‌ های باتری و حتی ماشین‌ آلات صنعتی است. انواع کانکتور مخابراتی بر اساس ساختار فیزیکی، تعداد پین، جنس مواد و استانداردهای فنی، دسته ‌بندی می‌ شوند.

نمونه‌ های رایج این دسته‌ ها شامل کانکتورهای مخابراتی ۲ پین، ۴ پین، ۶ پین و XH هستند که هر کدام با ویژگی ‌های خاص خود، پاسخگوی نیازهای متفاوتی در پروژه ‌های صنعتی می ‌باشند.

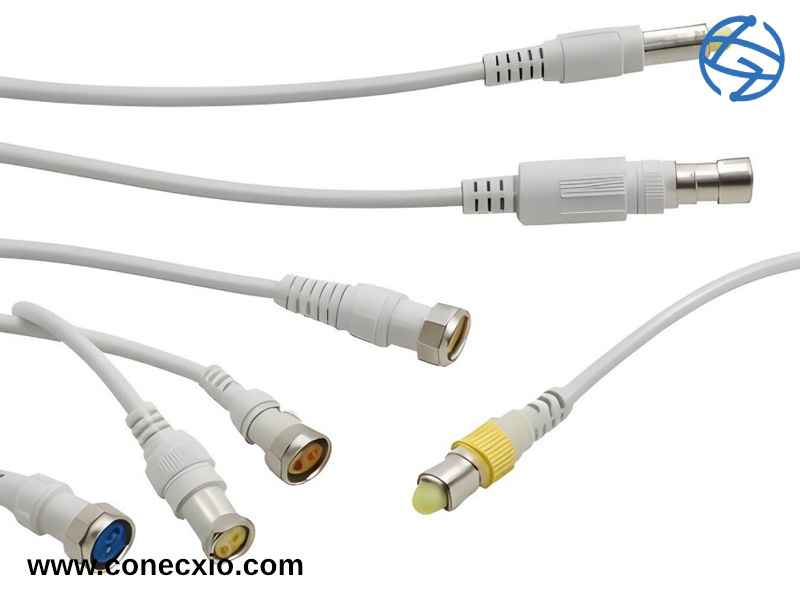

معرفی جامعی از انواع کانکتور مخابراتی

انواع کانکتور مخابراتی بر پایه ساختار بدنه، معیارهای الکتریکی و کاربردهای ویژه طبقه بندی می شوند. انواع اتصال دهنده مخابراتی برای جابجایی سیگنال ‌های فرکانس بالا، داده‌ های دیجیتال و انرژی الکتریکی طراحی شده ‌اند و در طرح ‌های مخابراتی کاربرد دارند.



طبقه بندی عمده شامل موارد زیر است:

• کانکتورهای کواکسیال؛ مناسب برای نگهداری تمامیت سیگنال در فرکانس های بالا
• کانکتورهای پین دار؛ مناسب برای پیوندهای چندگانه و ماژولار

کانکتورهای کواکسیال

کانکتورهای کواکسیال نظیر BNC، SMA، N Type و TNC، از پیکربندی محوری برای کاهش نویز و اختلال الکترومغناطیسی برخوردارند. این مدل ها در سیم و کابل مخابراتی برای پیوند آنتن ها و ابزارهای بی سیم مورد استفاده قرار می گیرند.

کانکتورهای پین دار

در میان انواع کانکتور مخابراتی، مدل های پین دار مانند کانکتور مخابراتی XH بیشتر به چشم می خورند. این کانکتورها با فواصل پایه 2.5 میلی متر، برای مدارهای فشرده الکترونیکی طراحی شده اند و برای جایگزین شدن با پیوندهای سنتی مخابراتی مناسب هستند. کانکتور مخابراتی 2 پین، 4 پین و 6 پین از زیرشاخه های این گروه هستند.

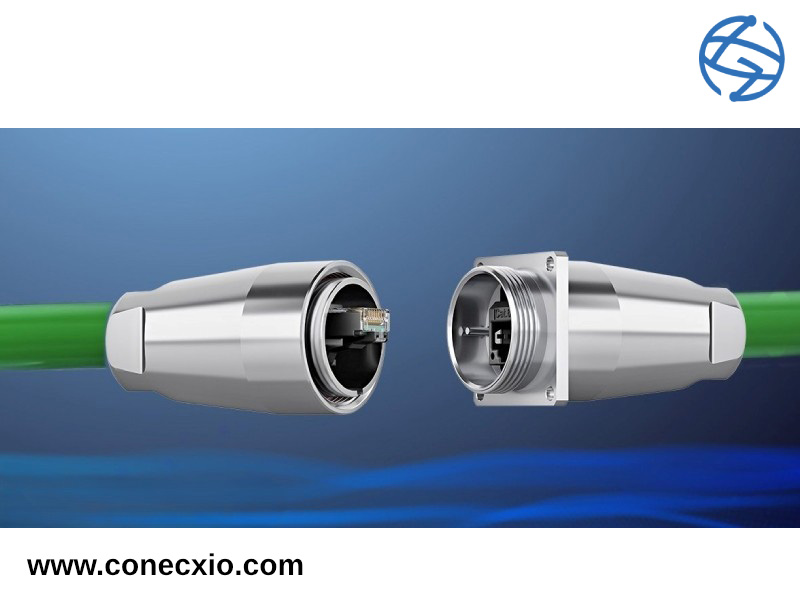

کانکتورهای RJ مانند RJ11 و RJ45 که معمولا در شبکه های مخابراتی مورد استفاده قرار می گیرند، برای پیوند کابل های twisted-pair مناسب بوده و در سامانه های تلفنی و اترنت به کار برده می شوند.

بررسی ویژگی ها و کاربردهای هر نوع کانکتور مخابراتی

هر گونه از انواع کانکتور مخابراتی خصوصیاتی دارند که آن را برای کاربردهای مربوطه متناسب کرده است.

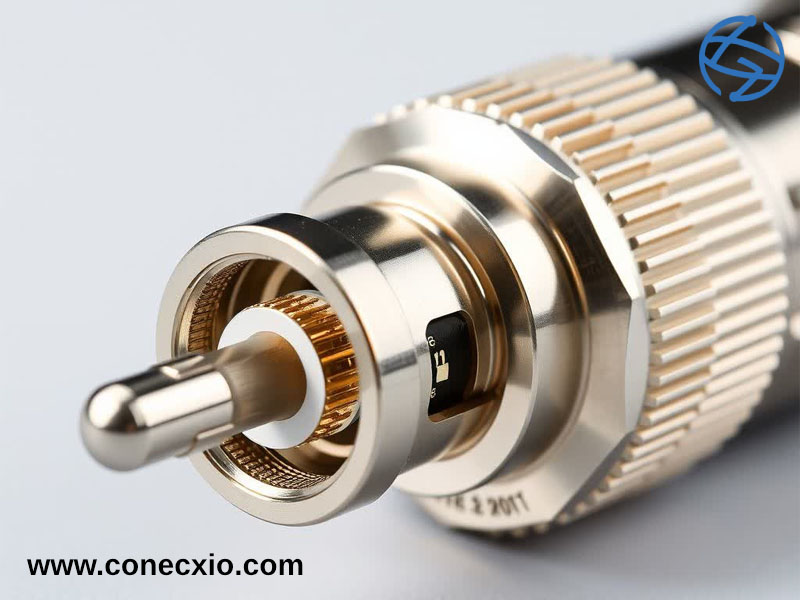

ویژگی های کانکتور BNC و کاربردهای آن

کانکتور BNC با فرکانس عملیاتی تا 4 گیگاهرتز و ساز وکار قفل bayonet، برای کاربرد کانکتور مخابراتی در ابزارهای آزمون ویدئویی و نظارت امنیتی مناسب است.



برتری های آن شامل نصب سریع و پایداری در برابر لرزش است و یکی از عیوب آن، حساسیت به آلودگی در محیط های صنعتی می باشد.

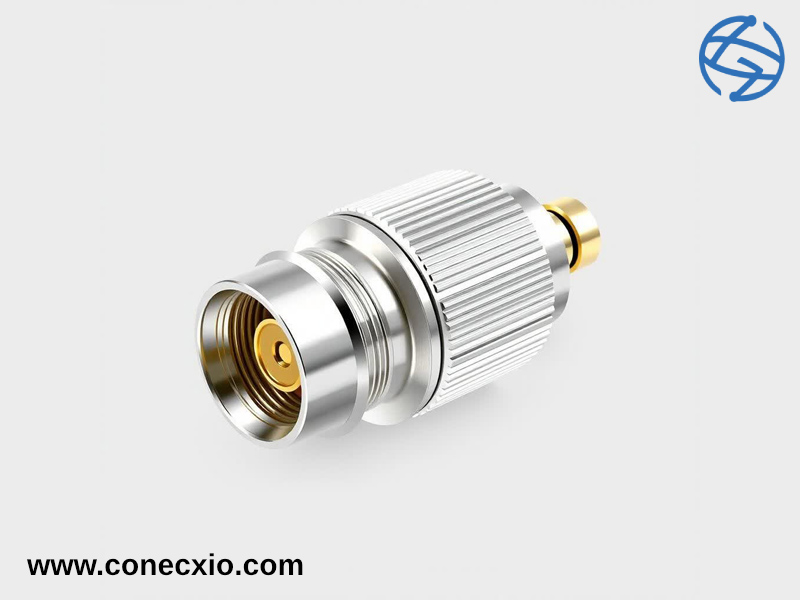

کانکتور SMA

کانکتور SMA با ابعاد کوچک و فرکانس تا 18 گیگاهرتز، مناسب رادار و GPS است.

مزایای آن شامل تلفات اندک سیگنال و دوام زیاد بوده و یکی از عیوب آن، لزوم استفاده از ابزارهای ویژه برای نصب است.

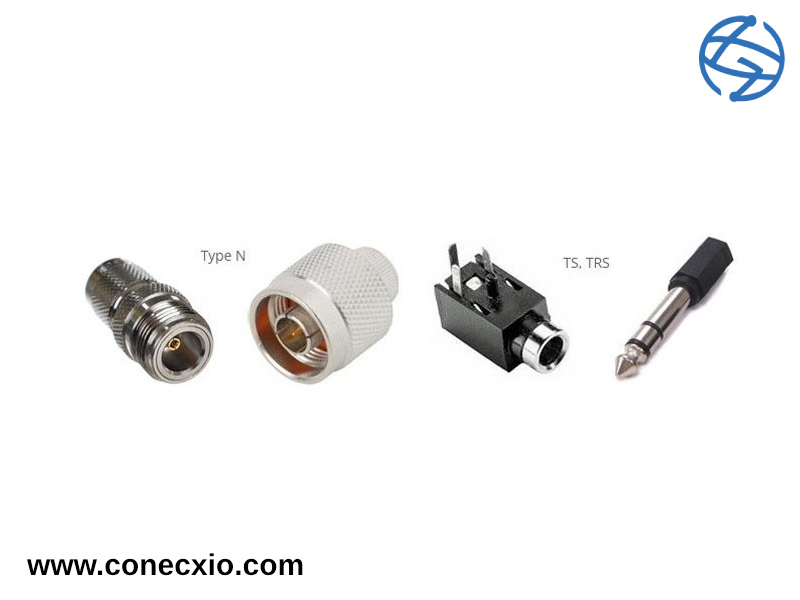

کانکتور N Type و TNC

کانکتور N Type با فرکانس تا 11 گیگاهرتز و پیوند رزوه ای، برای کاربردهای بیرونی مانند آنتن های سلولی مناسب است. TNC پایداری بالاتری در برابر ارتعاش دارد. هر دو مدل در صنایع انرژی و خودرو برای اتصال دهنده مخابراتی در سامانه های BMS باتری، مورد بهره وری قرار می گیرند.

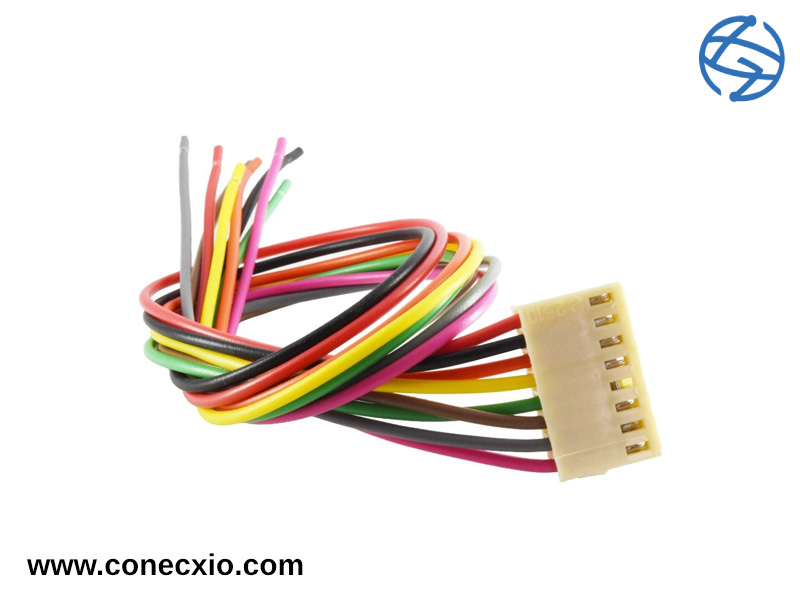

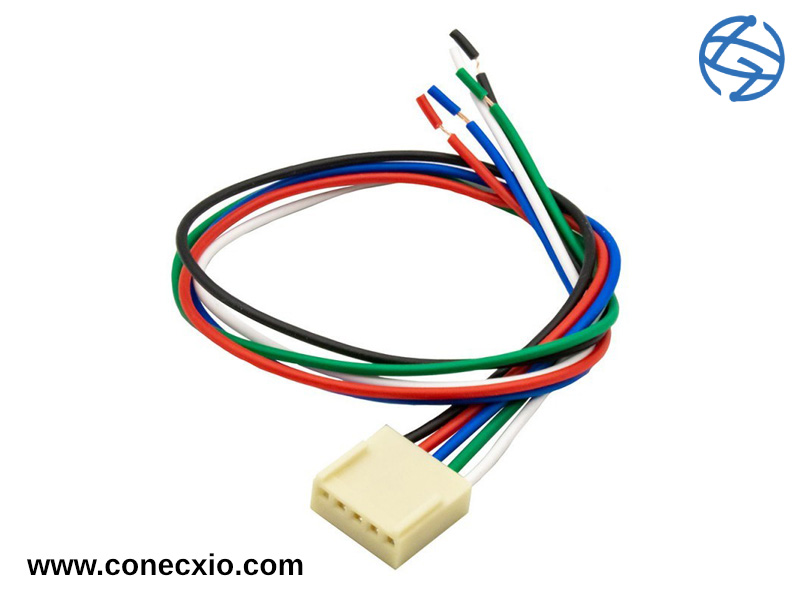

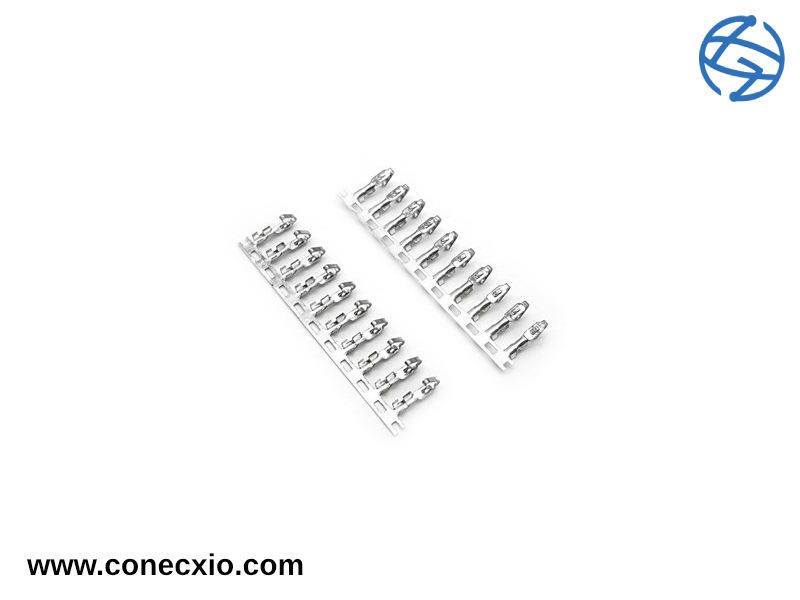

کانکتور مخابراتی XH و مدل های پین دار

کانکتور مخابراتی ۲ پین عمدتاً برای سیگنال ‌های ساده مانند حسگرها به کار می ‌رود و قادر به تحمل جریان تا ۳ آمپر است.

کانکتور مخابراتی ۴ پین ظرفیت بالاتری نسبت به سایر مدل‌ ها دارد و در کنترل ‌کننده‌ های صنعتی استفاده می ‌شود. این کانکتور امکان جابجایی همزمان داده و توان را فراهم می ‌کند. کانکتور مخابراتی 6 پین، پیشرفته ترین مدلی است که برای سامانه های چندکاناله مخابراتی مورد استفاده قرار گرفته است. این مدل می تواند، جریان را تا 5 آمپر پشتیبانی کند.

در جدول زیر تفاوت کانکتور مخابراتی در هر یک از انواع آن با مقایسه دقیق تر آورده شده است.

کاربرد اصلی	تعداد پین / ساختار	فرکانس کاری (GHz)	جریان حداکثر (A)	نوع کانکتور
حسگرهای ساده	2 پایه	تا 1	3	XH 2 پین
کنترلرهای صنعتی	4 پایه	تا 1	4	XH 4 پین
سامانه‌ های IoT	6 پایه	تا 1	5	XH 6 پین
آزمون ویدئویی	کواکسیال	تا 4	—	BNC
GPS و رادار	کواکسیال	تا 18	—	SMA

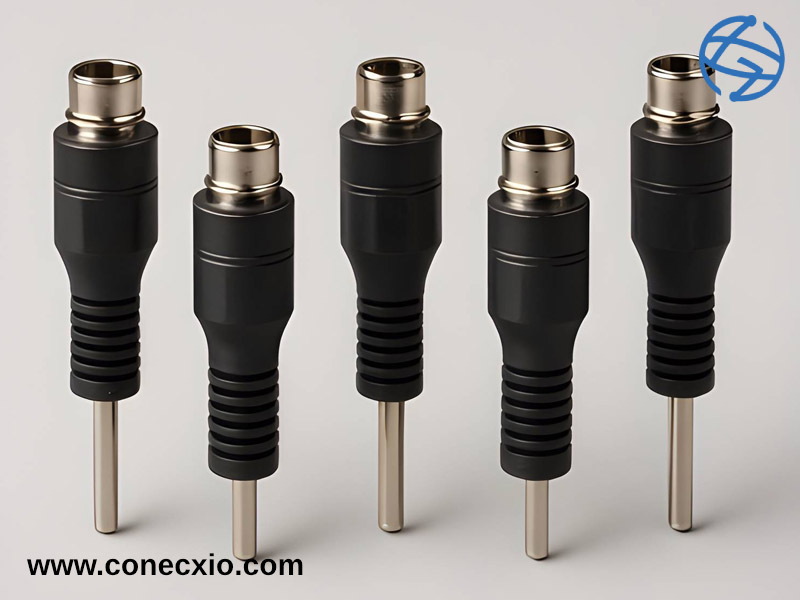

نکات کلیدی هنگام انتخاب کانکتور مناسب برای پروژه های مخابراتی

هنگام خرید کانکتور مخابراتی موارد زیر را اولویت قرار دهید:

• معیارهای فنی مانند فرکانس عملیاتی
• مقاومت در برابر محیط (IP rating)
• سازگاری با سیم و کابل مخابراتی

در طرح های بیرونی، کانکتورهایی با معیار MIL را برای دوام در برابر رطوبت انتخاب کنید. همچنین لازم است، آزمون های الکتریکی مانند VSWR (ضریب موج ایستاده) را برای اطمینان از کمترین تلفات سیگنال بررسی کنید.

نکته مهم دیگر همخوانی با معیارهای جهانی مانند IEC 60947 است که امنیت و دوام محصول شما را ضمانت می کند.

انتخاب بهترین نوع کانکتور مخابراتی برای نیاز شما

تصمیم گیری نهایی در گزینش انواع کانکتور مخابراتی نیازمند ارزیابی الزامات طرح است.

اگر طرح شما بر انتقال سیگنال RF تمرکز دارد، بهتر است SMA یا N Type را برگزینید.

برای مدارهای ماژولار، کانکتور مخابراتی XH با مدل 4 پین مناسب است.

پیشنهاد می شود ابتدا، نقشه مدار را طراحی کنید، سپس با ابزارهای شبیه سازی مانند LTSpice، همخوانی آن را با کانکتور مورد نظر ارزیابی کنید.

در سامانه های BMS باتری خودرو، کانکتور مخابراتی 6 پین XH برای نظارت چندکاناله، گزینه بهتری است زیرا تعادل میان اندازه کوچک و ظرفیت بالا را برقرار می کند.

راهکارهای ارتقای پیوندهای مخابراتی

یکپارچه سازی هوشمندانه انواع کانکتور مخابراتی در سامانه های پیچیده، جهت موفقیت طرح های مخابراتی بدیهی و لازم است. با تأکید بر کیفیت تولید در مراکز معتبر و بهره گیری از تجربیات عملی، می توان چالش هایی نظیر یافتن کانکتورهای سفارشی را برطرف کرد.

برای کسب راهنمایی تخصصی و خرید کانکتورهای باکیفیت و متناسب با طرح های B2B میتوانید با کارشناسان conecxio در ارتباط باشید.

سوالات کلیدی کاربر

۱-  انواع رایج کانکتورهای مخابراتی کدامند و چه تفاوت‌ هایی دارند؟

• کواکسیال، SMA، N Type،TNC)  و پین ‌دار (XH ۲/۴/۶ پین.
• تفاوت انواع کانکتور مخابراتی: کواکسیال برای فرکانس بالا و کاهش نویز؛ پین ‌دار برای اتصالات مدولار و جریان.

۲- هر نوع کانکتور مخابراتی چه کاربردهایی در صنعت دارد؟

• BNC نظارت امنیتی.
• SMA برای  GPSو رادار.
• N Type/TNC آنتن سلولی و BMS.
• XH سنسورها، کنترلرها، IoT.
• RJ شبکه تلفنی و اترنت.

۳- هنگام خرید کانکتور مخابراتی باید چه نکاتی را در نظر گرفت؟

فرکانس، IP rating، سازگاری کابل، استاندارد IEC، کنترل کیفیت (VSWR) و ظرفیت تولید سفارشی.

۴-  تفاوت کانکتور مخابراتی ۲ پین با ۴ پین و ۶ پین در چیست؟

• IoT؛ تفاوت در پایه ‌ها، ظرفیت و پیچیدگی.
• ۲ پین؛ ساده، ۳A، سنسورها.
• ۴ پین؛ ۴A، کنترلرها.
• ۶ پین؛ ۵A.
