تفاوت کانکتورهای M8، M12، M16 و M23؛ کدام گزینه برای پروژه شما مناسب ‌تر است؟

در پروژه های صنعتی، انتخاب کانکتور فقط به اندازه رزوه یا تعداد پین محدود نمی شود. ابعاد، جریان و ولتاژ قابل تحمل، تعداد کنتاکت ها، سطح حفاظت و نوع کاربرد همگی می توانند روی عملکرد و دوام سیستم اثر بگذارند. به همین دلیل، شناخت تفاوت M8 و M12 و جایگاه M16 و M23 برای مهندسان طراحی، واحد R&D و تیم های تأمین اهمیت دارد.

کانکتورهای سری M چیست؟

کانکتورهای سری M خانواده ای از کانکتورهای دایره ای هستند که در اتوماسیون، کنترل، سنسورها، ماشین آلات و انتقال سیگنال یا توان استفاده می شوند. عدد پس از حرف M به طور کلی به اندازه اسمی رابط اشاره دارد؛ بنابراین M8 از M12 کوچک تر است و M23 فضای بیشتری برای کنتاکت ها و انتقال توان در اختیار قرار می دهد. استانداردهای IEC برای M8 و M12 مشخصات مکانیکی و الکتریکی این خانواده را تعریف کرده اند.

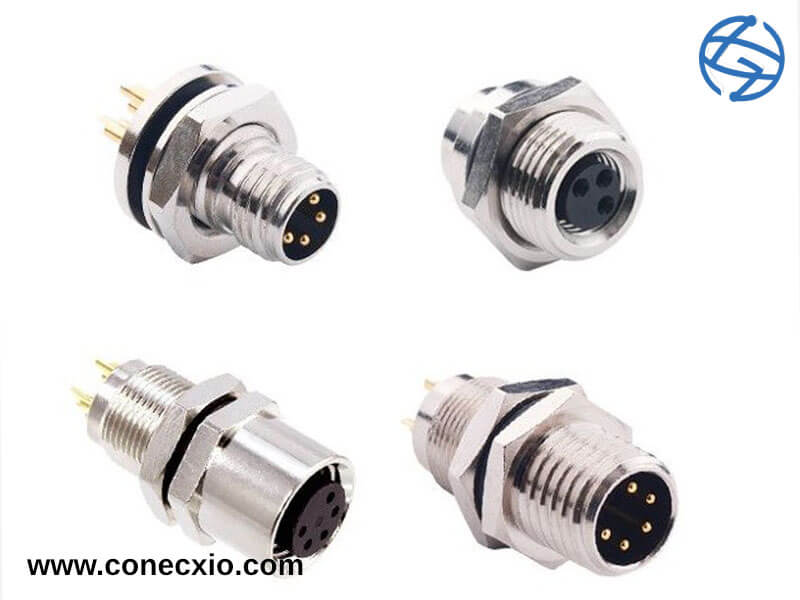

معرفی کانکتور M8

کانکتور M8 زمانی انتخاب مناسبی است که محدودیت فضا جدی باشد و مدار به انتقال سیگنال یا توان پایین نیاز داشته باشد. استانداردIEC 61076-2-104:2026، نسخه های M8 را در بازه 3 تا 12 کنتاکت و تا 4 آمپر جریان نامی تعریف می کند. به همین دلیل،M8  در اتصال سنسورها و تجهیزات کوچک اتوماسیون جایگاه مهمی دارد.

معرفی کانکتور M12

کانکتور M12 نسبت به M8 فضای بیشتری برای کنتاکت ها و پیکربندی های متنوع فراهم می کند و یکی از گزینه های رایج در اتوماسیون صنعتی است. این خانواده برای سیگنال، شبکه و در برخی کدگذاری ها برای توان نیز استفاده می شود. نسخه های مختلفA ، B، D، L و X کاربردهای متفاوتی دارند؛ بنابراین صرفاً انتخاب M12 کافی نیست و نوع Coding و تعداد پین نیز باید با طراحی تطبیق داشته باشد.

معرفی کانکتور M16

کانکتور M16 برای پروژه‌ هایی مناسب است که نیاز به تعادل بین ابعاد جمع‌ و جور و ظرفیت بالاتر از M12 دارند. بسته به طراحی سازنده، این سری می تواند برای سیگنال و توان، با تعداد کنتاکت های مختلف و حفاظت محیطی مانند IP67 عرضه شود؛ بنابراین، برای انتخاب M16 باید برگه مشخصات فنی همان مدل بررسی شده و از تعمیم مشخصات یک محصول به کل خانواده خودداری کرد.

معرفی کانکتور M23

کانکتور M23 برای کاربردهایی طراحی شده است که انتقال توان، سیگنال یا ترکیبی از آنها اهمیت بیشتری دارد. این خانواده به طور گسترده در درایوها، سرووموتورها، انکودرها و اتوماسیون صنعتی دیده می شود. برخی مدل های M23 امکان انتقال توان تا ده ها آمپر و ولتاژهای بالا را فراهم می کنند و نمونه های Hybrid می توانند توان و سیگنال را در یک رابط ترکیب کنند.

جدول مقایسه M8، M12، M16 و M23

نقطه قوت اصلی	کاربرد شاخص	سری
ابعاد کوچک	سنسورها و سیگنال	M8
تنوع بالا و کاربرد عمومی	اتوماسیون و شبکه صنعتی	M12
ظرفیت و تنوع بیشتر در ابعاد متوسط	تجهیزات کنترلی و صنعتی	M16
توان و سیگنال در سطح بالاتر	سرووموتور، درایو و رباتیک	M23

این جدول تنها یک راهنمای اولیه است؛ جریان، ولتاژ، تعداد پین، نوع کدینگ و درجه حفاظت (IP) باید از مشخصات مدل نهایی کنترل شوند.

هر سری برای چه کاربردی مناسب است؟

تناسب هر سری کانکتور برای کاربردهای مختلف به شرح زیر است:

سنسورها

برای سنسورهایی که فضای نصب محدود دارند،M8  معمولاً انتخاب بهتری است. اگر تعداد سیگنال ها یا نیازهای ارتباطی بیشتر باشد، M12 انعطاف بالاتری ارائه می دهد.

اکچویتورها

در اکچویتورها، علاوه بر سیگنال، جریان مورد نیاز اهمیت پیدا می کند. در چنین شرایطی M12 یا مدل های مناسب M16 می توانند گزینه های قابل بررسی باشند.

رباتیک

در رباتیک، لرزش، حرکت مداوم و حفاظت مکانیکی اهمیت زیادی دارد. برای بخش های سبک تر می توان M8 و M12 را بررسی کرد، در حالی که برای موتور، انکودر و انتقال توان،M23  گزینه جدی تری است.

ماشین آلات صنعتی

برای ماشین ‌آلات صنعتی، انتخاب باید بر اساس معماری کامل سیستم باشد، نه صرفاً قطر کانکتور. نوع سیگنال، جریان، فضای نصب، شرایط محیطی، تعداد دفعات اتصال و نیاز به محافظ الکترومغناطیسی همگی باید همزمان بررسی شوند.

انتخاب درست از یک عدد شروع نمی شود

در انواع کانکتور صنعتی، بزرگ تر بودن لزوماً به معنای مناسب تر بودن نیست. کانکتور M8 می تواند برای یک سنسور بهترین انتخاب باشد، در حالی که همان پروژه در بخش موتور به M23 نیاز داشته باشد.

برای تهیه انواع کانکتورهای صنعتی باکیفیت و متناسب با طیف وسیعی از کاربردها، می ‌توانید از وب ‌سایت کانکسیو بازدید کنید.

سوالات متداول

1. تفاوت M8 و M12 چیست؟

M8 کوچک تر و مناسب تر برای اتصالات فشرده و سیگنال های سبک است، در حالی که M12 تنوع بیشتری در تعداد پین، Coding و کاربردهای سیگنال، شبکه و توان دارد.

2. آیا M23 همیشه بهتر از M12 است؟

خیر M23 برای نیازهای توان و کاربردهای سنگین تر طراحی شده است. اگر پروژه فقط به یک اتصال کوچک برای سنسور نیاز دارد، استفاده از M23 می تواند انتخابی بزرگ تر از نیاز واقعی باشد.

کدام کانکتور برای پروژه صنعتی مناسب تر است؟

به نیاز الکتریکی و مکانیکی پروژه وابسته است. پیش از سفارش باید حداقل جریان، ولتاژ، تعداد کنتاکت، نوع Coding، IP Rating، روش قفل شدن و شرایط محیطی مشخص شوند.
