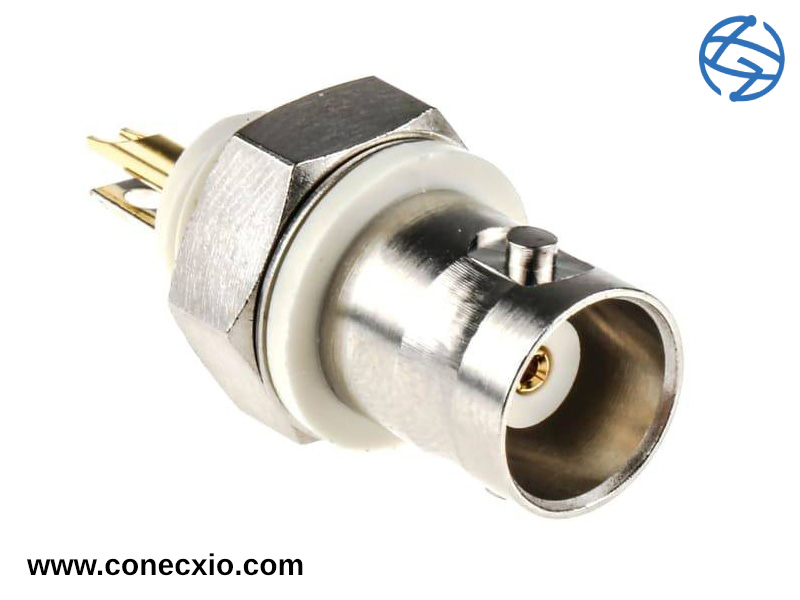

RF Panel-Mount یا کانکتورهای نصب روی پنلRF، رابطی استراتژیک بین تجهیزات داخلی و خارجی است و در آن نقش تاثیرگذاری ایفا می کنند. این قطعات مسیر عبور سیگنال های فرکانس رادیویی را فراهم می کرده و باید در برابر چالش های محیطی مانند نویز الکترومغناطیسی، لرزش و تغییرات دما نیز مقاومت بالایی از خود نشان دهند.
در ادامه این مقاله به بررسی جامع انواع، ویژگی ها، معیارهای انتخاب و نکات کلیدی استفاده از کانکتور RF Panel-Mount می پردازیم تا مهندسین، خریداران و تصمیم گیران صنعتی برای یک خرید مناسب آماده باشند.

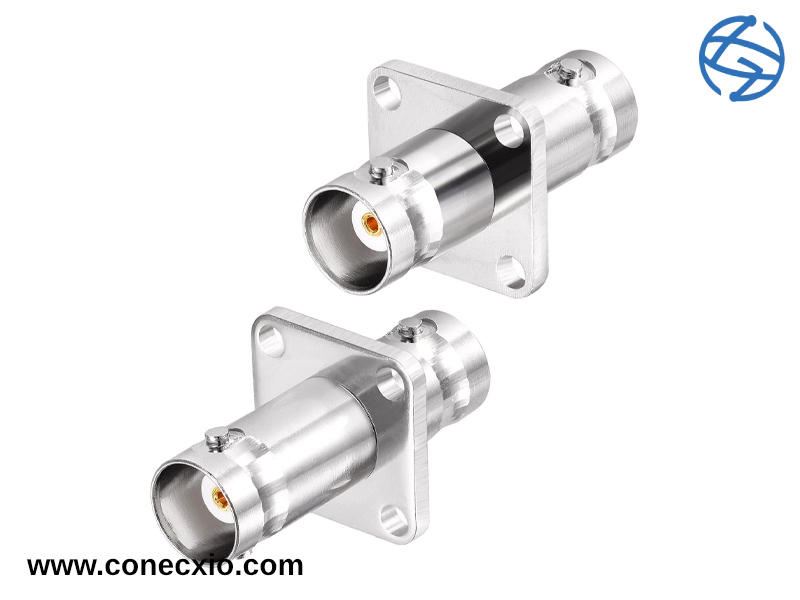

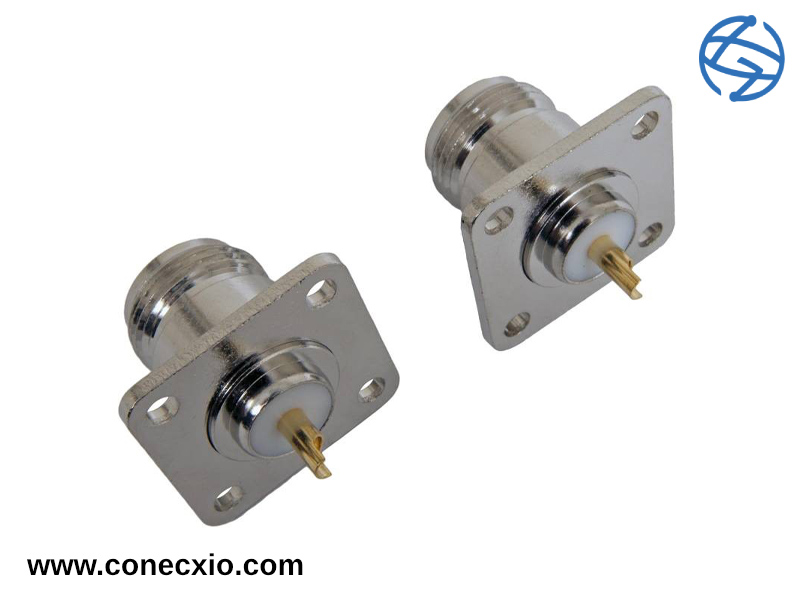

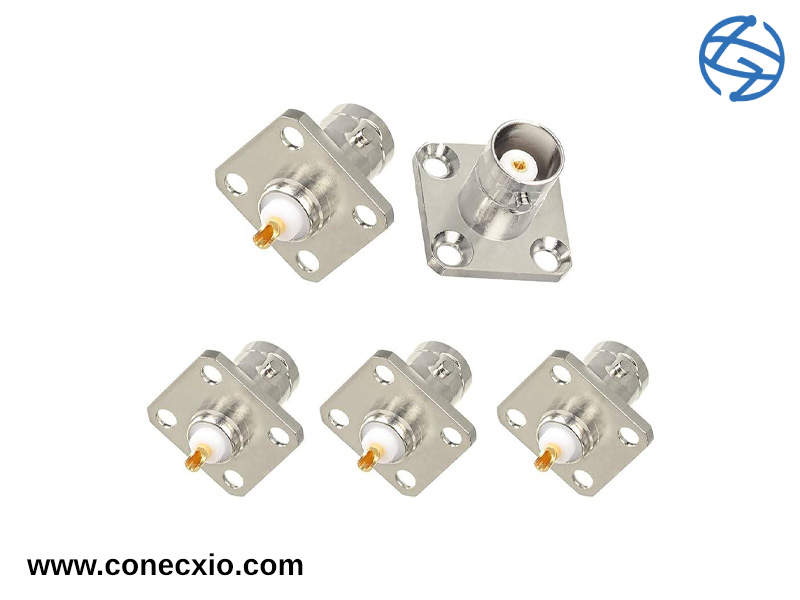

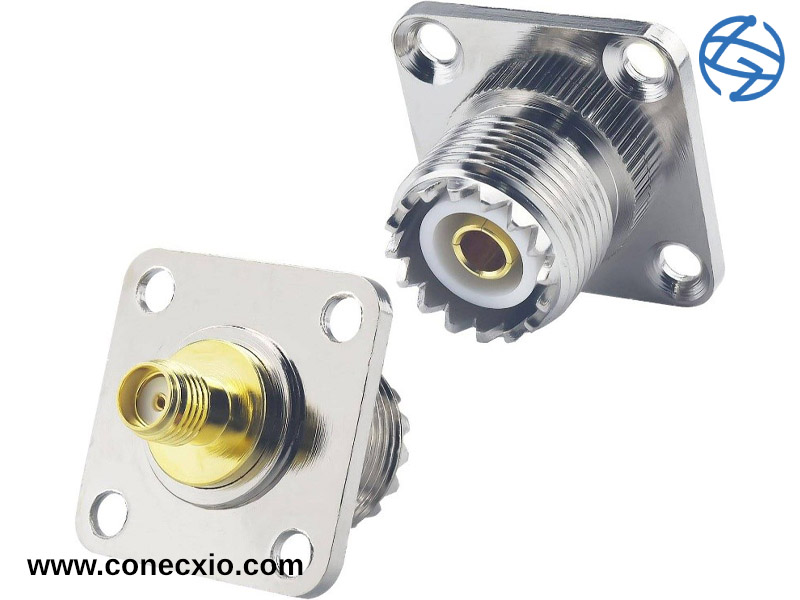

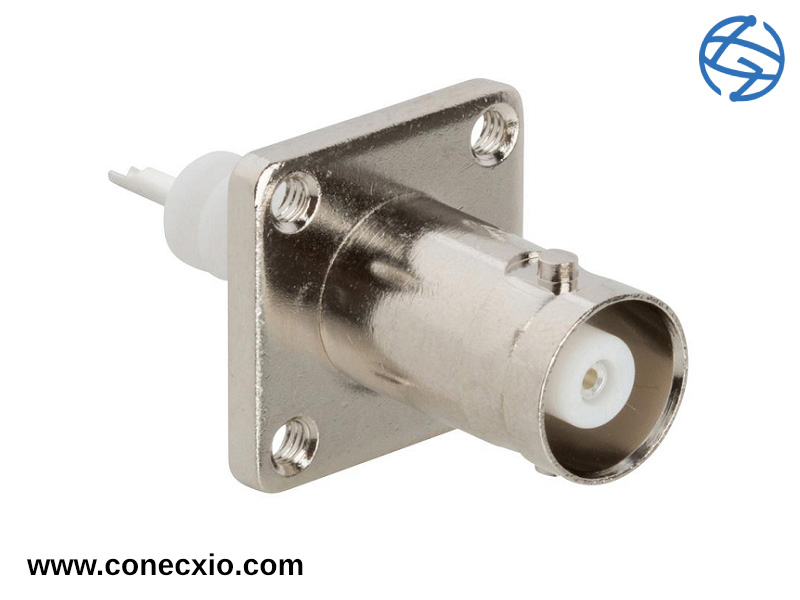

تنوع در طراحی و کاربرد، ویژگی بارز کانکتورهای RF Panel-Mount است. این تنوع پاسخگوی نیازمندی های خاص پروژه های مختلف در حوزه های مخابراتی، صنعتی، پزشکی و نظامی می باشد. از رایج ترین سری های این خانواده می توان به کانکتورهای نوع SMA، N-Type، TNC، BNC و UHF اشاره کرد. هر یک از این انواع، بر اساس اندازه، محدوده فرکانس کاری، روش اتصال (پیچی، فشاری، قفلی) و امپدانس مشخصه (عمدتاً ۵۰ یا ۷۵ اهم) طبقه بندی می شوند.
برای مثال، کانکتورهای SMA به دلیل اندازه فشرده برای فرکانس های تا ۱۸ گیگاهرتز و در فضاهای محدود کاربرد دارند، در حالی که کانکتورهای N-Type با ساختار مستحکم تر، انتخاب مناسبی برای فرکانس های تا ۱۱ گیگاهرتز در محیط های پرتنش بیرونی هستند. انتخاب یک RF Panel Mount Connector مناسب مستلزم شناخت دقیق این تفاوت ها و تطابق آن با پارامترهای پروژه است.

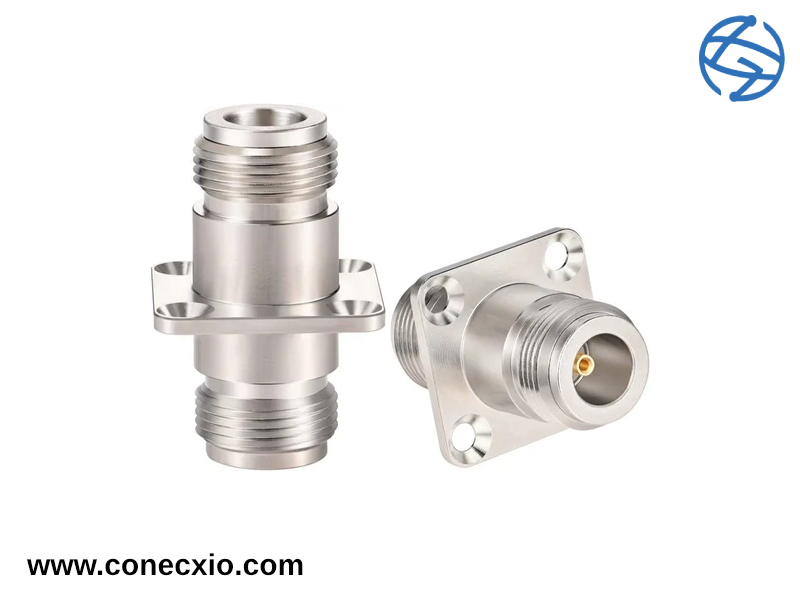

استفاده از پنل مانت RF مزایای متعددی را برای سیستم های الکترونیکی به ارمغان می آورد.

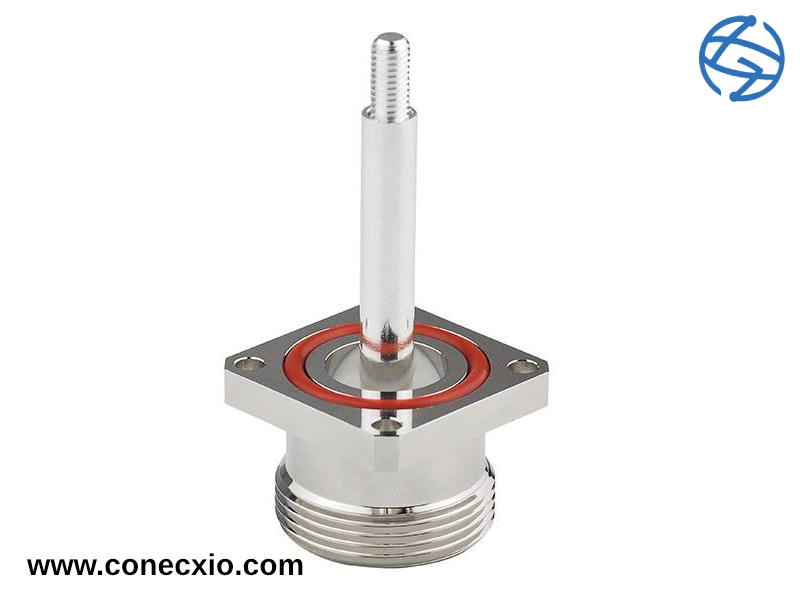

انتخاب یک کانکتور ارتباطی RF مناسب، نیازمند توجه به چند فاکتور کلیدی است. بی دقتی در این مرحله می تواند منجر به افت عملکرد سیستم، افزایش هزینه های تعمیر و حتی توقف خط تولید شود.
مطمئن شوید محدوده فرکانس کاری کانکتور از حداکثر فرکانس سیگنال سیستم شما بالاتر است.
امپدانس کانکتور باید دقیقاً با امپدانس کابل و مدار منطبق باشد (معمولاً ۵۰ اهم در سیستم های مخابراتی و ۷۵ اهم در سیستم های تلویزیونی) تا از بازتاب سیگنال جلوگیری شود.
کانکتور انتخاب شده باید توانایی تحمل سطح توان سیگنال عبوری را داشته باشد.
عوامل دما، رطوبت، لرزش و وجود مواد خورنده، جنس بدنه (برنج، فولاد ضدزنگ) و نوع پوشش اتصالات را تعیین می کنند.
پیچی مثل SMA ، فشار مثل BNC یا قفلی. انتخاب به نیاز به امنیت اتصال و سرعت اتصال/جداسازی بستگی دارد.
کانکتور باید از نظر ابعاد فیزیکی با فضای نصب روی پنل دستگاه شما سازگار باشد.
استفاده از محصولات با کیفیت و دارای استانداردهای بین المللی ریسک خرابی زودرس را به شدت کاهش می دهد. کنترل کیفیت سختگیرانه در فرآیند تولید، استفاده از ابزارهای تست پیشرفته و سابقه طولانی سازنده از نشانه های اعتمادپذیری محصول است.

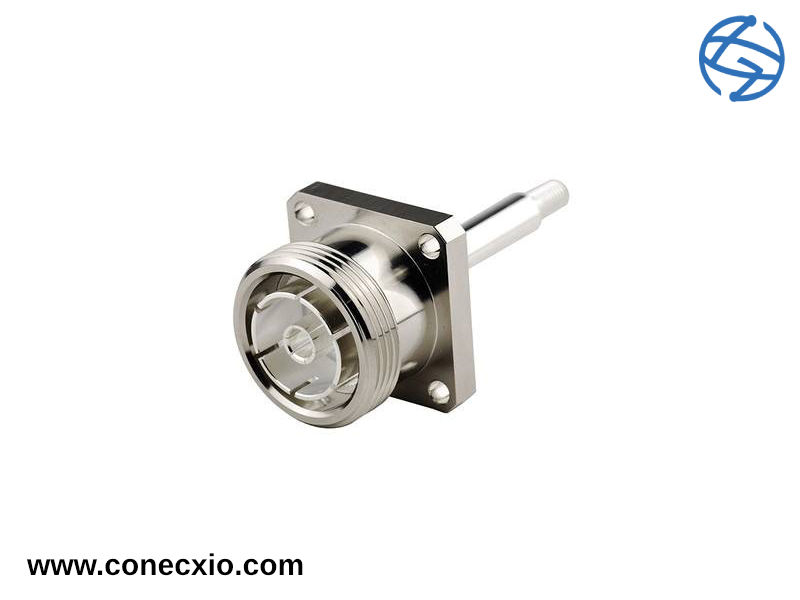

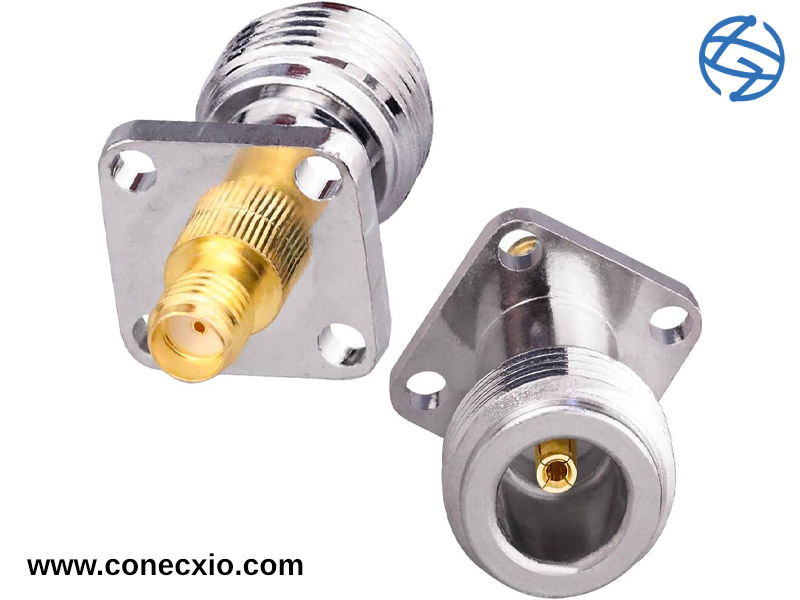

پس از انتخاب فنی، رعایت نکاتی در فرآیند خرید و نصب، دوام و عملکرد بهینه کانکتور را تضمین می کند.
انتخاب نهایی و خرید کانکتور RF پنل مانت، فراتر از یک اقدام خرید ساده، یک تصمیم مهندسی استراتژیک محسوب می شود. این انتخاب مستقیم بر روی قابلیت اطمینان، طول عمر و عملکرد نهایی دستگاه یا سیستم شما تاثیر می گذارد. با در نظر گرفتن معیارهای فنی به دقت تعریف شده، توجه به کیفیت ساخت و روال کنترل کیفی سختگیرانه تولیدکننده، و همچنین همکاری با تامین کننده ای معتبر و پاسخگو، می توانید ریسک های پروژه را به حداقل رسانده و جریان تولید را بدون وقفه حفظ نمایید.
یک RF Panel-Mount مناسب، حلقه اتصالی است که سیگنال ها حتی اعتبار فنی برند شما را نیز انتقال می دهد. بنابراین، وقت گذاشتن برای تحقیق، مقایسه و مشاوره با متخصصان، قدمی ضروری برای دستیابی به بهترین نتیجه و جلوگیری از هزینه های اضافی ناشی از خرابی زودهنگام یا عدم عملکرد بهینه است.
برای دریافت مشاوره تخصصی، استعلام قیمت و انتخاب دقیق ترین کانکتور RF Panel-Mount متناسب با نیازهای خاص پروژه صنعتی خود، با کارشناسان ما در conecxio تماس بگیرید.
تفاوت انواع RF Panel-Mount در فرکانس کاری، سایز فیزیکی، روش اتصال و امپدانس آنها خلاصه میشود.
نکات مهم خرید شامل فرکانس کاری، امپدانس، نوع محیط استفاده و کیفیت ساخت RF Panel-Mount است.
استفاده از پنل مانت RF باعث حفظ ایمنی سیگنال، سهولت نصب و مقاومت بالای اتصال در برابر شرایط سخت محیطی میشود.
مناسبترین نوع RF Panel-Mount با توجه به تطابق نیازهای پروژه و مشخصات فنی هر محصول انتخاب میشود.
برندهای معتبر در این زمینه شامل Amphenol، TE Connectivity و Rosenberger هستند.
