کانکتور PCB یکی از اجزای حیاتی در هر مدار الکترونیکی است که وظیفه ای بیشتر از اتصال مکانیکی را بر عهده دارد. این قطعات، پایه های ارتباطی سیستم های الکترونیکی هستند که قابلیت اطمینان، دوام و عملکرد نهایی محصول را تحت تاثیر مستقیم قرار می دهند. آگاهی از انواع، ویژگی های فنی و استانداردهای مرتبط با این کانکتورهای بردی برای مهندسان طراحی، تیم های تحقیق و توسعه (R&D) و مدیران خرید ضروری است. این امر به ویژه در صنایعی مانند اتوماسیون صنعتی، خودرو و انرژی اهمیت دارد.
کانکتور روی برد مدار چاپی، رابطی الکترومکانیکی است که اتصال مدار چاپی (PCB) به سایر بردها، ماژول ها یا کابل های خارجی را ممکن می سازد. کاربرد اصلی این قطعات در ایجاد مسیرهای مطمئن برای انتقال سیگنال ها، داده ها و توان الکتریکی است. بدون استفاده از یک کانکتور مدار چاپی مناسب، ساخت دستگاه های الکترونیکی ماژولار و قابل سرویس تقریبا غیرممکن خواهد بود.

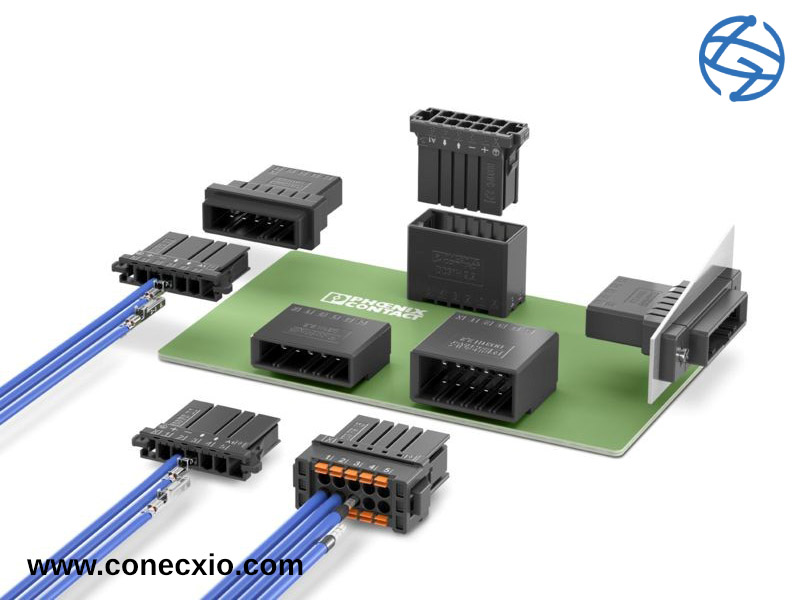

از دیدگاه فنی، یک کانکتور نصب روی PCB باید از چندین ویژگی برخوردار باشد:

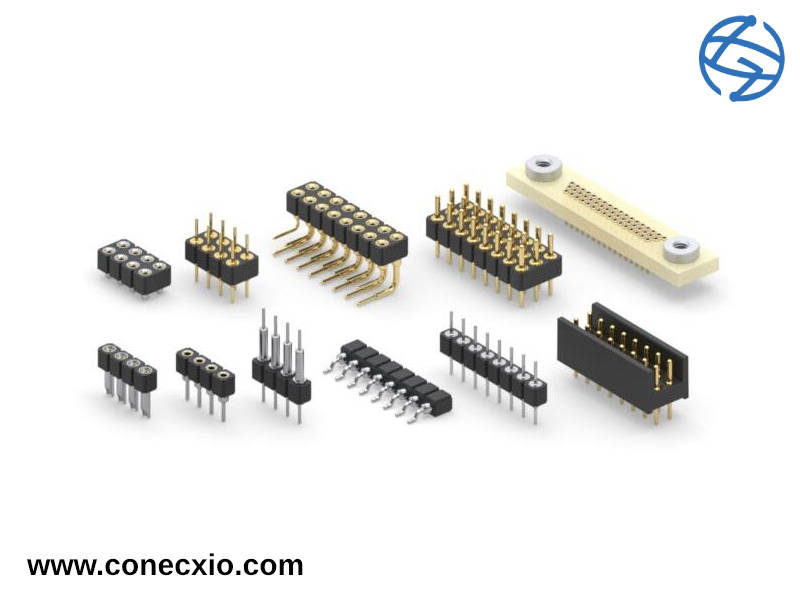

انواع کانکتور بردی بر اساس فاکتورهای مختلفی نظیر فاصله ی بین پین ها (Pitch)، روش نصب (لحیمی/فشاری)، تعداد پین ها، شکل ظاهری و نحوه کاربری دسته بندی می شوند.

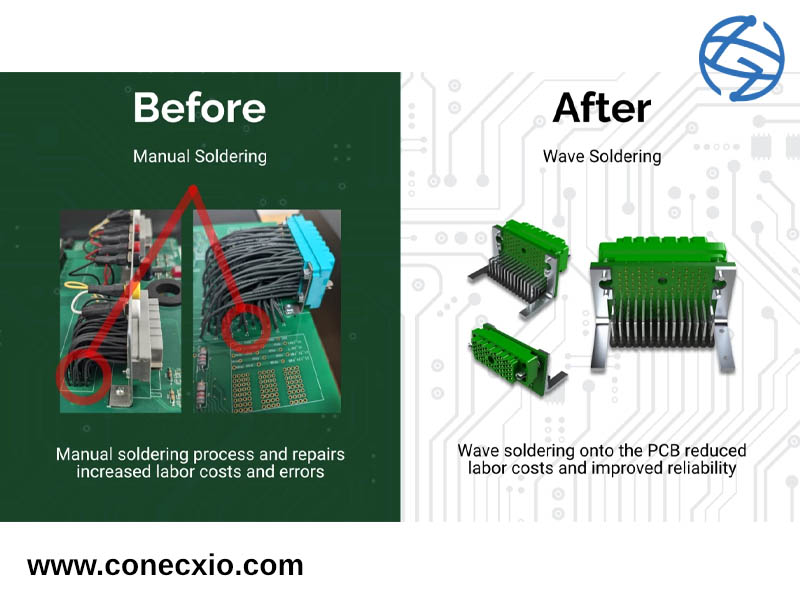

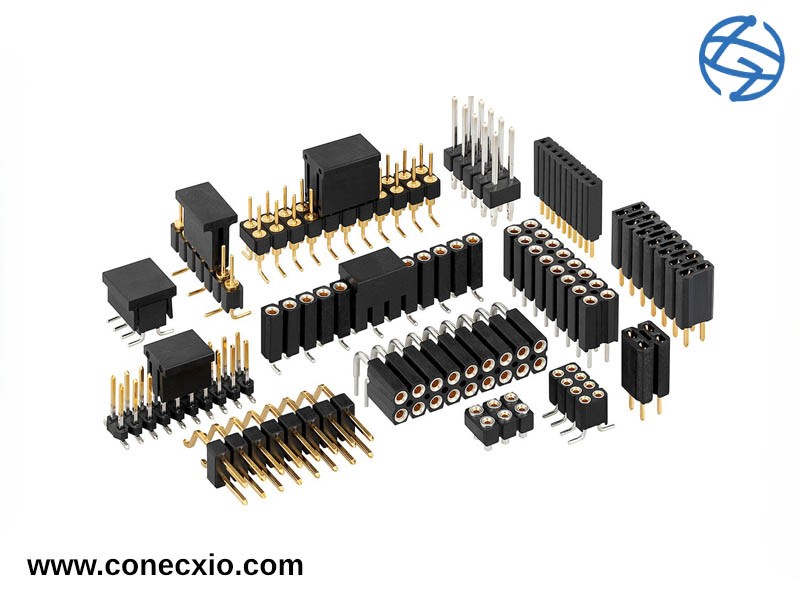

متداول ترین نوع است که پایه های آن از طریق فرآیند لحیم کاری، معمولاً با استفاده از موج لحیم یا فناوری SMT به PCB متصل می شود.
این کانکتور الکترونیکی بردی برای اتصال به PCB نیاز به عملیات حرارتی ندارد. پایه های آن با طراحی خاص، درون سوراخ های فلزکاری شده برد، فشرده شده و اتصال برقرار می کنند.

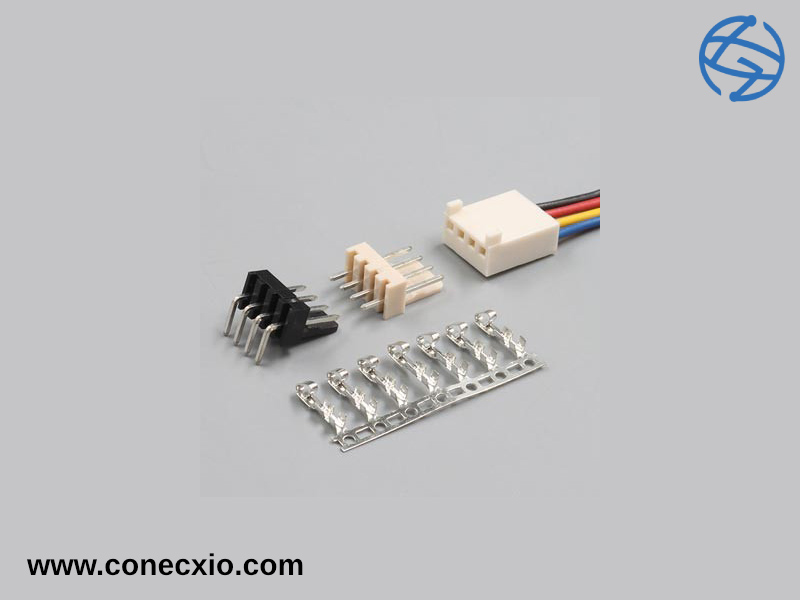

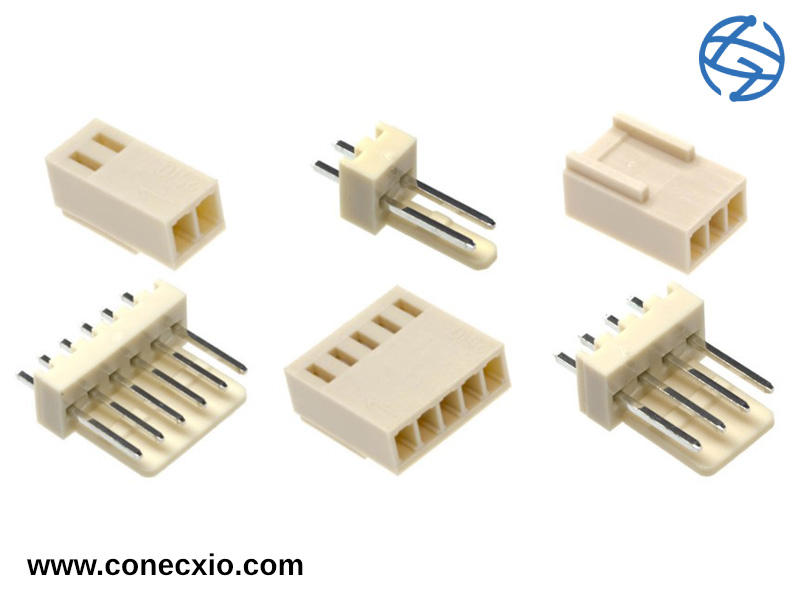

ساده ترین و پرکاربردترین نوع کانکتور PCB برد هستند که برای اتصالات داخلی دستگاه ها مناسب است.

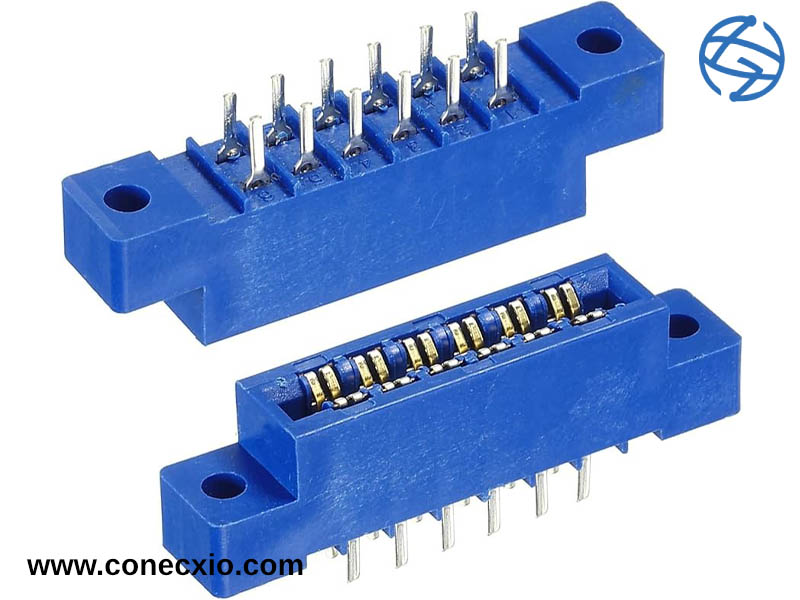

معمولا برای اتصال کارت های توسعه یا ماژول ها به برد اصلی استفاده می شوند.

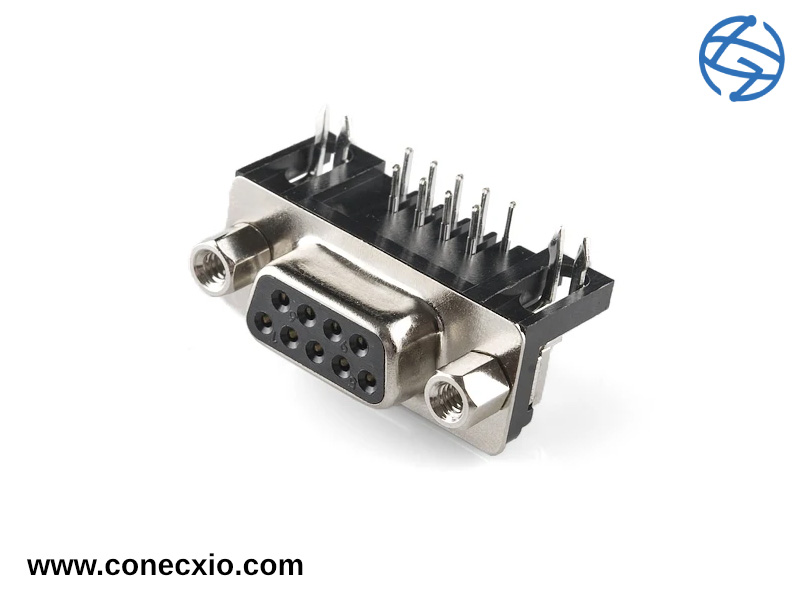

با اتصال محکم و قابل اطمینان، اغلب در ارتباطات سریال و محیط های صنعتی کاربرد دارند.
برای انتخاب بهینه یک کانکتور PCB لازم است تا چندین پارامتر مهم را ارزیابی کنید.
حداکثر ولتاژ و جریانی که کانکتور می تواند به صورت مداوم و ایمن انتقال دهد. استفاده خارج از محدوده نامی، منجر به گرمایش، قوس الکتریکی و در نهایت خرابی خواهد شد.
این مقدار باید پایین و پایدار باشد تا از افت ولتاژ و اتلاف توان جلوگیری شود.
تعداد سیکل های درج و جداسازی (Mating Cycles)، نیروی درج و جداسازی (Insertion/Extraction Force) و مقاومت در برابر ارتعاش و شوک از فاکتورهای مهم، به ویژه در کاربردهای خودرویی و صنعتی هستند.
در محیط های سخت صنعتی یا بیرونی، درجه حفاظت (IP Code) و مقاومت شیمیایی کانکتور، حیاتی است؛ برای مثال، کانکتورهای سنسور M۱۲ اغلب دارای درجه حفاظت IP۶۷ هستند.
انتخاب بین فناوری نصب سطحی (SMT) یا سوراخ گذاری (THT) و سازگاری دمایی کانکتور با پروفیل حرارتی فرآیند تولید (مانند ریفلو) بسیار مهم است.
توانایی تأمین کننده در ارائه حداقل سفارش کوچک (MOQ) برای نمونه سازی بسیار اهمیت دارد. تحویل به موقع و پشتیبانی فنی باعث کاهش ریسک توقف خط تولید میشود. همچنین درخواست نمونه و بررسی گزارش ها قبل از خرید انبوه، اقدامی عاقلانه است.
فرآیند خرید کانکتور روی برد برای پروژه های سازمانی، مرحله ای حیاتی است که نیاز به رویکردی نظام مند دارد.
پیش از هر اقدامی، تمام الزامات پروژه از جمله نقشه پین ها (Pinout)، ابعاد مکانیکی، مشخصات الکتریکی، شرایط محیطی، استانداردهای لازم و حجم مورد نیاز (از نمونه اولیه تا تولید انبوه) باید به دقت مستند شوند.
تامین کننده مناسب فقط کالا به شما نمی فروشد بلکه باید شریکی باشد که درک عمیقی از چالش های صنعت داشته باشد.
پس از انتخاب اولیه، درخواست نمونه های فیزیکی و آزمایش آن ها مطابق با شرایط واقعی پروژه، گامی اجتناب ناپذیر است. همچنین، بررسی سوابق تحویل (Delivery Track Record) و سیاست های پشتیبانی پس از فروش شرکت، اطمینان بخش خواهد بود؛ در نتیجه، قراردادی شفاف منعقد خواهد شد که بر تحویل به موقع، کیفیت ثابت و پشتیبانی فنی تأکید دارد.
انتخاب و به کارگیری کانکتور PCB مناسب، تصمیمی استراتژیک است که تاثیری فراتر از مرحله طراحی اولیه دارد. این انتخاب بر هزینه کل مالکیت (TCO)، قابلیت تولیدپذیری (Manufacturability)، اطمینان در میدان کار و در نهایت، رضایت نهایی مشتری اثر می گذارد.
کانکتورهای با کیفیت بالا که از تأمین کنندگان معتبر و با سابقه تهیه شده اند، به عنوان نقاط اتکای الکترومکانیکی سیستم عمل می کنند. این کانکتورها از بروز مشکلات پرهزینه مانند قطعی متناوب (Intermittent Failure)، خرابی زودرس و توقف غیرمنتظره خط تولید جلوگیری می کنند. با توجه به رقابتی بودن بازار در دوره های اخیر، زمان عرضه به بازار و شهرت برند از اهمیت بالایی برخوردار است؛ بنابراین سرمایه گذاری بر روی اجزای اصلی مانند کانکتور برای موفقیت بلندمدت محصول نوعی تضمین به شمار می رود.
فرآیند تخصصی انتخاب و تامین کانکتور PCB خود را با مشاوره کارشناسان ما در conecxio آغاز کنید.
کانکتورهای D-Sub و سری M (مانند M۱۲ با IP۶۷) که در برابر ارتعاش، رطوبت و ضربه مقاوم هستند.
در روش نصب (لحیمی/فشاری)، تعداد و فاصله پین ها، شکل ظاهری و کاربرد (مانند ارتباط داخلی یا محیط صنعتی).
با بررسی مشخصات الکتریکی (جریان/ولتاژ)، مکانیکی (دوام) و محیطی (مقاومت در برابر آب و گرد و غبار) متناسب با نیاز پروژه.
دسترسی وسیع به اطلاعات فنی کامل، مقایسه آسان و امکان سفارش نمونه با تعداد کم (MOQ پایین).
