انتخاب نوع درست کانکتور یکی از تصمیم های مهمی است که کیفیت اتصال، طول عمر تجهیزات و امنیت سیستم های صنعتی را تحت تأثیر قرار می دهد. در میان انواع کانکتورهای صنعتی، دو مدل گرد و مستطیلی بیشترین کاربرد را در پروژه های برق، اتوماسیون و مخابرات دارند. در این مقاله، تفاوت کانکتور گرد و مستطیلی را به دقت بررسی می کنیم تا با آگاهی از ویژگی های هرکدام، انتخابی درست داشته باشید.
کانکتور گرد چیست؟

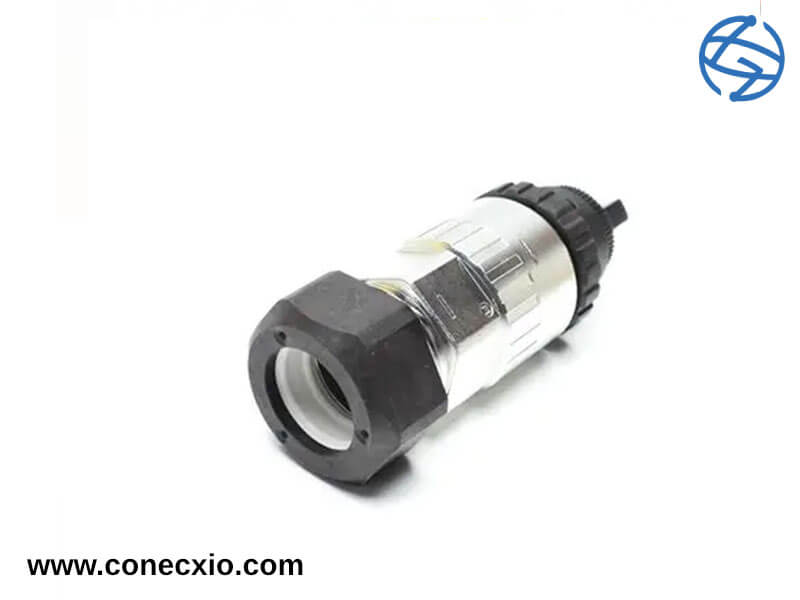

کانکتور گرد (Circular Connector) نوعی رابط الکتریکی با بدنه استوانه ای است که معمولاً برای اتصالات نیازمند مقاومت بالا در برابر رطوبت، گرد و غبار و لرزش طراحی می شود. این کانکتورها به دلیل شکل متقارن، توزیع فشار یکنواختی روی پین ها ایجاد می کنند، به همین دلیل در محیط های سخت صنعتی و بیرونی عملکرد پایداری دارند. طراحی استوانه ای امکان قفل چرخشی یا بایونت را فراهم می کند که خطر جدا شدن ناخواسته کانکتور را کاهش می دهد.
کانکتور مستطیلی چیست؟

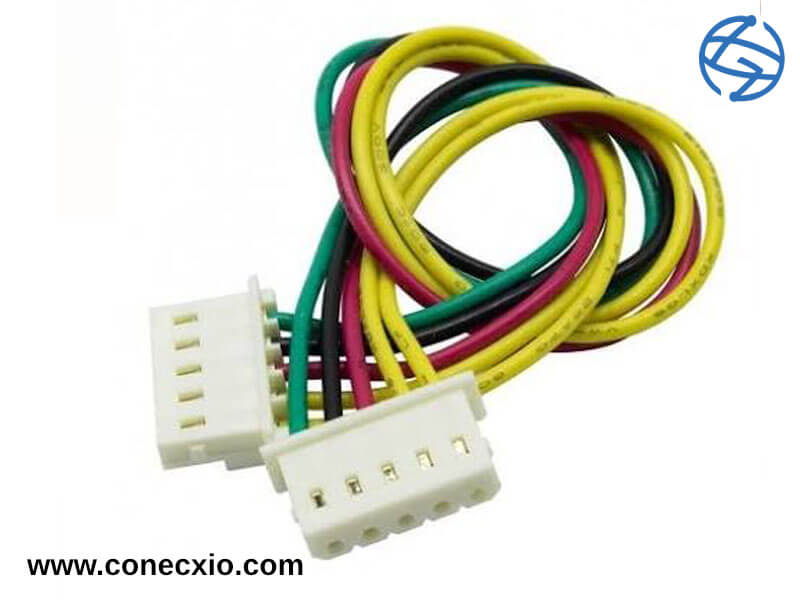

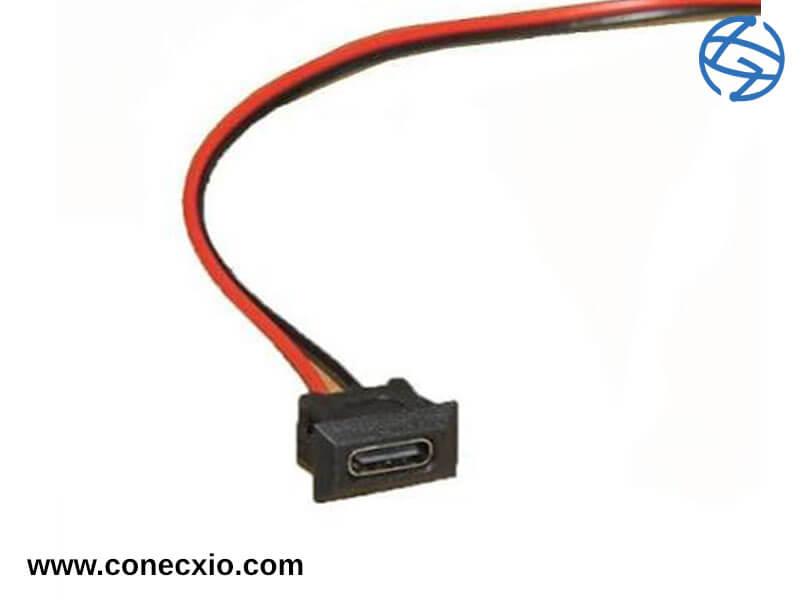

کانکتور مستطیلی (Rectangular Connector) با بدنه مسطح و چهارگوش طراحی شده و بیشتر در فضاهایی که چیدمان فشرده و تعداد پین بالا اهمیت دارد استفاده می شود. این نوع کانکتور به دلیل ساختار مسطح، امکان جای دادن ردیف های متعدد پین را در حجم کوچک تر فراهم می کند و برای تجهیزاتی که محدودیت فضا دارند گزینه مناسبی محسوب می شود. کانکتورهای مستطیلی معمولاً در بردهای الکترونیکی، رک های ارتباطی و پنل های کنترل به کار می روند.
مقایسه کانکتورهای گرد و مستطیلی
کانکتورهای گرد و مستطیلی از نظر طراحی، ابعاد، ظرفیت پین، مقاومت محیطی و روش نصب تفاوت دارند، به همین دلیل انتخاب هرکدام به نوع تجهیزات و شرایط پروژه بستگی دارد.
1. طراحی و ابعاد
از نظر ساختاری، کانکتور گرد بدنه استوانه ای و متقارن دارد که نصب و تراز کردن آن را ساده می کند، در حالی که کانکتور مستطیلی به دلیل شکل مسطح برای نصب روی پنل ها و بردهایی با فضای محدود مناسب تر است. اگر پروژه شما به چیدمان فشرده در سطحی صاف نیاز دارد، مدل مستطیلی گزینه بهتری خواهد بود.
2. ظرفیت انتقال توان
کانکتورهای گرد به دلیل ساختار مستحکم تر، عمدتاً برای انتقال جریان های بالاتر و کاربردهای پرتوان مناسب تر هستند. کانکتورهای مستطیلی نیز توان قابل قبولی دارند، اما در پروژه هایی با جریان بسیار بالا، مدل گرد به طور معمول عملکرد ایمن تری ارائه می دهد.
3. تعداد پین ها
یکی از مهم ترین تفاوت های کانکتور گرد و مستطیلی، ظرفیت پین آن ها است. کانکتور مستطیلی به دلیل امکان چیدمان چند ردیفه، می تواند تعداد پین بیشتری را در فضای کوچک تر جای دهد. این ویژگی آن را برای سیستم هایی با تعداد سیگنال یا کانال بالا، مانند تجهیزات مخابراتی مناسب می سازد.
4. مقاومت محیطی
کانکتورهای گرد با طراحی آب بندی شده و اورینگ های داخلی، در برابر رطوبت، گرد و غبار و ارتعاش مقاومت بیشتری دارند و برای محیط های بیرونی یا صنعتی سخت توصیه می شوند. کانکتورهای مستطیلی معمولاً برای محیط های کنترل شده و داخلی طراحی شده اند.
5. سهولت نصب
نصب کانکتور گرد عمدتاً با چرخش و مکانیزم قفل بایونت انجام می شود که سرعت اتصال و جداسازی را افزایش می دهد. کانکتور مستطیلی نیز با پیچ یا کلیپس نصب می شود و برای نصب های ثابت و کم تکرار بهتر است.
هر نوع کانکتور برای چه کاربردی مناسب است؟
انتخاب کانکتور مناسب به شرایط استفاده، تجهیزات موردنظر و نیازهای فنی پروژه بستگی دارد. در ادامه، کاربردهای انواع کانکتور را بررسی میکنیم تا انتخاب گزینه مناسب ساده تر شود:
1. اتوماسیون صنعتی
در خطوط اتوماسیون صنعتی که ارتعاش، گرد و غبار و رطوبت بخشی از شرایط کاری روزمره هستند، کانکتور گرد به دلیل مقاومت محیطی بالا و قفل مطمئن، انتخاب رایج تری است.
2. تجهیزات مخابراتی
در تجهیزات مخابراتی که تراکم سیگنال و تعداد پین بالا اهمیت دارند، کانکتور مستطیلی با چیدمان چندردیفه، فضای کمتری اشغال کرده و مدیریت کابل کشی را ساده تر می کند.
3. ماشین آلات صنعتی
برای ماشین آلات سنگین که در معرض لرزش دائمی و شرایط محیطی نامساعد قرار دارند، کانکتور گرد با بدنه مقاوم و آب بندی مناسب، گزینه قابل اعتمادتری است.
4. تجهیزات پزشکی
در تجهیزات پزشکی که ایمنی و دقت اتصال اهمیت بالایی دارند بسته به کاربرد، هر دو نوع کانکتور استفاده می شوند؛ کانکتور گرد برای دستگاه های قابل حمل و ضدآب و کانکتور مستطیلی برای اتصالات داخلی تجهیزات ثابت.
جدول مقایسه نهایی
برای جمع بندی تفاوت های کانکتورهای گرد و مستطیلی، جدول زیر مهم ترین ویژگی ها، مزایا و کاربردهای هر نوع را در کنار یکدیگر مقایسه می کند:
| ویژگی | کانکتور گرد | کانکتور مستطیلی |
| طراحی | استوانه ای و متقارن | مسطح و چهارگوش |
| ظرفیت پین | محدودتر | بیشتر با چیدمان چندردیفه |
| مقاومت محیطی | بسیار بالا | متوسط، مناسب محیط داخلی |
| ظرفیت توان | بالا | متوسط تا بالا |
| سهولت نصب | نصب سریع با قفل چرخشی | نصب با پیچ یا کلیپس |
| کاربرد رایج | صنعتی، بیرونی، پرتوان | مخابراتی، الکترونیکی، فضای محدود |
چگونه بهترین گزینه را انتخاب کنیم؟
برای انتخاب میان کانکتور گرد و مستطیلی، ابتدا شرایط محیطی محل نصب را بررسی کنید؛ اگر پروژه شما در معرض رطوبت، گرد و غبار یا لرزش قرار دارد، کانکتور گرد انتخاب مطمئن تری است. اگر فضای نصب محدود است و به تعداد زیادی پین یا کانال نیاز دارید، کانکتور مستطیلی گزینه مناسب تری خواهد بود. همچنین به میزان جریان عبوری، فرکانس باز و بسته شدن اتصال و استانداردهای ایمنی مورد نیاز پروژه توجه کنید تا انتخابی متناسب با نیاز واقعی سیستم داشته باشید.
سوالات متداول
1. آیا کانکتور گرد گران تر از کانکتور مستطیلی است؟
قیمت کانکتور گرد معمولاً به دلیل ساختار آب بندی شده و مواد مقاوم تر، کمی بالاتر از مدل مستطیلی است، هرچند این تفاوت بسته به برند و مشخصات فنی متغیر است.
2. کدام کانکتور برای محیط بیرونی مناسب تر است؟
کانکتور گرد به دلیل مقاومت بالا در برابر رطوبت و گرد و غبار، انتخاب بهتری برای محیط های بیرونی و صنعتی سخت است.
3. آیا می توان کانکتور مستطیلی را در تجهیزات پرتوان استفاده کرد؟
بله، اما باید مشخصات فنی مانند جریان مجاز و مقاومت حرارتی کانکتور بررسی شوند تا برای کاربرد پرتوان مناسب باشد.
4. تفاوت اصلی کانکتور گرد و مستطیلی در چیست؟
تفاوت اصلی کانکتور گرد و مستطیلی در شکل بدنه، مقاومت محیطی، ظرفیت پین و نوع کاربرد است؛ کانکتور گرد برای شرایط سخت و کانکتور مستطیلی برای فضای محدود و تراکم پین بالا مناسب تر است.
