در یک سیستم صنعتی، خرابی کانکتور همیشه با سوختن یا شکستگی ظاهری اتفاق نمی افتد. گاهی نفوذ رطوبت، گرد و غبار یا آب پرفشار به تدریج مقاومت عایقی و کیفیت اتصال را کاهش می دهد و نتیجه آن می تواند از خطای یک سنسور تا توقف بخشی از خط تولید باشد. به همین دلیل، استاندارد IP در انتخاب کانکتور معیاری برای سنجش میزان حفاظت تجهیز در برابر عوامل محیطی است.
استاندارد IP چیست؟
استاندارد IP یا Ingress Protection بر اساس IEC 60529، میزان حفاظت محفظه تجهیزات الکتریکی در برابر ورود اجسام جامد و آب را طبقه بندی می کند. این کد معمولاً با دو رقم مانند IP67 یا IP68 نمایش داده می شود. رقم اول به حفاظت در برابر اجسام جامد و رقم دوم به مقاومت در برابر آب مربوط است؛ بنابراین هنگام بررسی درجه حفاظت IP یک کانکتور، هر دو رقم باید جداگانه ارزیابی شوند؛ زیرا افزایش رقم دوم لزوماً به معنای بهبود تمام جنبه های مقاومت محیطی نیست.
عدد اول و دوم در استاندارد IP چه مفهومی دارند؟
رقم اول از 0 تا 6 تعریف می شود و سطح حفاظت در برابر تماس و ورود اجسام جامد را نشان می دهد. در کانکتورهای صنعتی با IP6X، محفظه در برابر ورود گرد و غبار به صورت کامل محافظت می شود.
رقم دوم مربوط به آب است؛ برای نمونه، رقم 5 مقاومت در برابر جت آب را نشان می دهد، در حالی که رقم 7 به حفاظت در برابر غوطه وری موقت مربوط است. در IP68 نیز عمق و مدت غوطه وری باید طبق شرایط تعیین شده توسط سازنده مشخص شود؛ بنابراین IP68 یک مقدار ثابت برای همه محصولات نیست.
IP67 چیست؟
کانکتوری با حفاظت کامل در برابر گرد و غبار و قابلیت تحمل غوطه وری موقت در آب، طبق شرایط آزمون مربوطه.
تفاوت IP65، IP67، IP68 و IP69K
IP65 در برابر گرد و غبار و جت آب حفاظت می کند، اما برای غوطه وری طراحی نشده است. IP67علاوه بر حفاظت کامل در برابر گرد و غبار، برای غوطه وری موقت نیز مناسب است. IP68 برای شرایط غوطه وری شدیدتر استفاده می شود، اما مشخصات دقیق آزمون آن باید در دیتاشیت محصول بررسی شود.
IP69K برای شرایطی طراحی شده است که تجهیز در معرض جت آب با فشار و دمای بالا قرار می گیرد. این ویژگی در خودرو، ماشین آلات صنعتی و تجهیزات دارای شستشوی پرفشار، از اهمیت ویژه ای برخوردار است. در استانداردهای مرتبط با تجهیزات خودرو، رده IP6K9K برای چنین شرایط سختی به کار می رود.
کدام درجه حفاظت برای چه محیطی مناسب است؟
هر کانکتور با درجه استاندارد خاص باید در محیط متناسب خود نصب و استفاده شود:
- برای تابلوها، سنسورها و تجهیزات اتوماسیون که با گرد و غبار و رطوبت مواجه هستند، IP67 یا IP68 می تواند متناسب با شرایط نصب انتخاب شود. در صورت وجود شستشوی پرفشار، باید از کانکتور با درجه IP69K استفاده شود.
- در فضای باز، علاوه بر باران، گرد و خاک، تغییرات دما و احتمال تماس مستقیم با آب نیز باید بررسی شود. در بسیاری از کاربردها، IP67 نقطه شروع مناسبی برای طراحی است.
- در محیط هایی مانند تجهیزات پمپاژ، سیستم های باتری و برخی تجهیزات انرژی، مقاومت در برابر غوطه وری اهمیت بیشتری دارد و IP68 می تواند گزینه مناسب تری باشد.
- در تجهیزاتی که به طور منظم با شستشوی پرفشار مواجه هستند، استفاده از کانکتور ضد آب با سطح حفاظت متناسب با فرآیند شستشو اهمیت زیادی دارد. صرفاً انتخاب IP68 به معنای مناسب بودن کانکتور برای شستشوی پرفشار نیست.
آیا همیشه IP69K بهترین انتخاب است؟
خیر. انتخاب بالاترین عدد همیشه به معنای انتخاب بهتر نیست. اگر تجهیز فقط در معرض باران و گرد و غبار قرار دارد، IP69K ممکن است هزینه و پیچیدگی غیرضروری ایجاد کند. معیار صحیح، تطبیق شرایط واقعی کار با آزمون استاندارد است. از نظر مهندسان طراحی و واحدهای تأمین، کانکتور باید علاوه بر آب بندی، از نظر جریان، ولتاژ، دمای کاری، ارتعاش، تعداد دفعات اتصال و ابعاد نیز با محصول نهایی سازگار باشد.

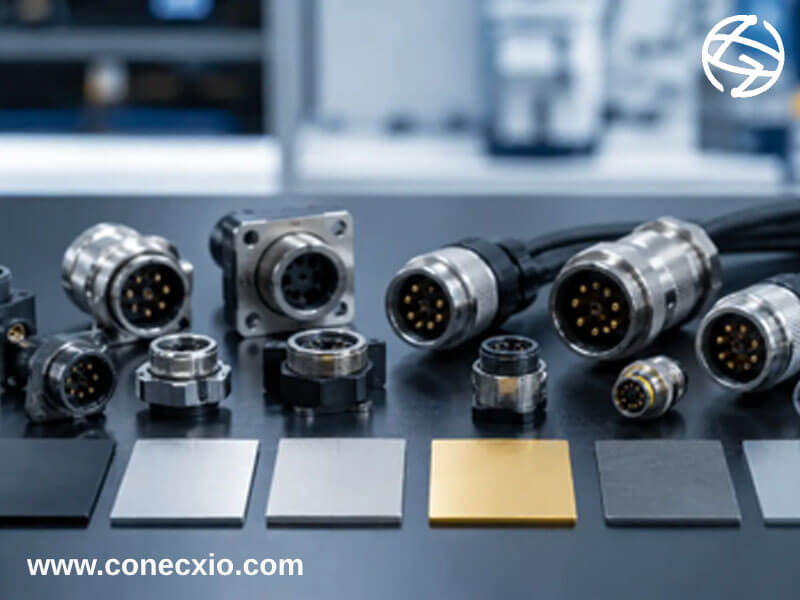

نکات مهم هنگام خرید کانکتور ضد آب
پیش از خرید کانکتور ضد آب، تنها به عبارت IP روی صفحه محصول اکتفا نکنید. نسخه دقیق استاندارد، شرایط آزمون، عمق و زمان غوطه وری، دمای آب، فشار جت، وضعیت نصب و نحوه آب بندی کانکتور را بررسی کنید. در پروژه های صنعتی، تأمین پایدار و قابلیت تولید تکراری اهمیت زیادی دارد. کانکتوری که در نمونه اولیه عملکرد مطلوبی دارد، باید در تیراژ پروژه نیز همان سطح از کیفیت و آب بندی را حفظ کند.
عدد روی کانکتور با محیط واقعی منطبق باشد
در انتخاب کانکتور، درجه حفاظت IP باید از یک عدد تبلیغاتی به یک معیار مهندسی تبدیل شود. IP67، IP68 و IP69K هر کدام برای سناریوی مشخصی کاربرد دارند. انتخاب صحیح زمانی اتفاق می افتد که شرایط محیط، روش شستشو، میزان رطوبت، فشار آب و الزامات الکتریکی همزمان بررسی شوند. برای تهیه بهترین کانکتورها با درجه حفاظت مورد نظر می توانید از طریق وبسایت کانکسیو اقدام کنید.
سوالات متداول
1. IP68 بهتر است یا IP67؟
برای غوطه وری شدیدتر، IP68 می تواند مناسب تر باشد؛ اما شرایط دقیق IP68 باید از مشخصات سازنده بررسی شود.
2. آیا IP69K جایگزین IP68 است؟
خیر. این دو برای شرایط آزمون متفاوتی طراحی شده اند و یکی لزوماً جایگزین دیگری نیست.
3. آیا کانکتور IP67 کاملاً ضد آب است؟
عبارت «ضد آب» به تنهایی دقیق نیست. IP67 سطح مشخصی از حفاظت در برابر آب و غوطه وری موقت را تعریف می کند و باید شرایط واقعی کاربرد با آن تطبیق داده شود.
